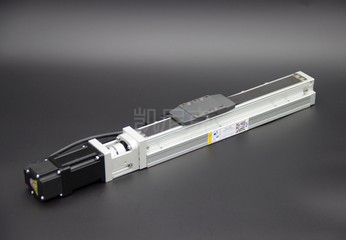

絲桿傳動直線模組介紹
發布時間：2018-08-31 點擊次數：3131
直線模組在傳動方式上可分為兩種，絲桿傳動直線模組，以及皮帶式傳動直線模組，本篇主要介紹絲桿傳動方式的結構及重要組成部件。
1.滾珠絲桿是將回轉運動轉化為直線運動，或?qū)⒅本€運動轉化為回轉運動的理想的產品。滾珠絲杠由螺桿、螺母和滾珠組成。它的功能是電機的驅動力將旋轉運動轉化成直線運動，這是滾珠螺絲的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。摩擦阻力小，滾珠絲杠被廣泛應用于各種工業設備和精密儀器?？稍谥本€模組高負載的情況下實現高精度的直線運動.整體配套要求甚高，螺母座的加工精度，絲桿的直線度及組合過程的調試都需要專業技術把控，才能有良好精密的運行效果。
2.直線導軌。又稱滑軌、線性導軌、線性滑軌，用于直線模組往復運動場合，擁有比直線軸承更高的額定負載， 同時可以承擔一定的扭矩，可在高負載的情況下實現高精度的直線運動.結構,精度高;精密級導軌板。進口導軌一般有C5/C7級別
3.鋁合金型材。鋁合金型材直線滑臺外形美觀、設計合理、剛性好、性能可靠，是組合機床和自動線較理想的基礎 動力部件動態性能好.直線模組剛度高,熱變形小,進給穩定性高,從而保證了 加工狀態下（負荷下）的實際精度。鋁型材在直線模組行業普遍使用的6061或者6063T5的較多，硬度在9~11洛氏，凱尼克直線模組鋁型材屬于較優級別，硬度在12洛氏，少部分好的直線模組生產廠家會使用更好的鋁型材，進口模組硬度在15洛氏左右。
