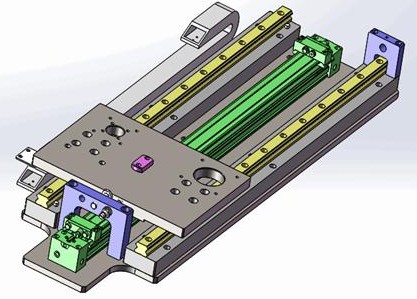

在自動化設備直線傳動部件 直線模組設計中，常用滾珠絲桿做牽引，直線導軌做引導，不僅可以大幅度提高設備的精度，而且還可以提高它的機械性能。直線導軌作為高精度的運動模組，它能保證直線模組的直線度，安裝精度是必須要保證的。在直線模組模型中，導軌通過兩組定位銷（每邊各一組）來保證精度，滑塊通過板面銑槽來作為安裝進度。但是具體怎么保證呢，請看細節：

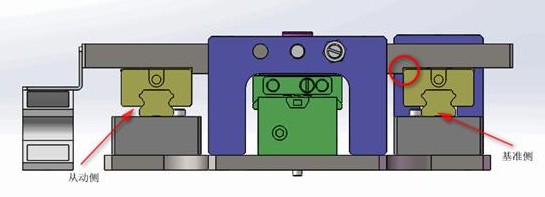

       直線導軌的配置根據直線模組的負載來選配，一般的鋁基直線模組，10KG以內選用但導軌形式，超過10KG以上負載使用雙導軌直線模組。當兩只直線導軌滑塊配對使用時，一般有基準軌和從動軌之分。固定平臺上應該有兩個導軌的安裝基準（如本案例的兩組銷），而移動平臺上需要一個側面基準的定位面（如上圖的基準側的滑塊側面，紅色圈）。圖中從動側的滑塊需保證平臺接觸面的精度就可以。在安裝直線模組時，導軌和滑塊是有基準面標識的，需要將導軌和滑塊的基準面和平臺上的基準靠緊。

       在設計時，還要考慮兩個導軌的基準之間的公差范圍，使得加工出來的誤差，及組裝精度誤差，允許范圍內。既然兩個導軌做直線運動，那兩個基準之間的平行度是要保證的，不影響直線運動的順暢性。另一方面，設計時必須注意基準的高度以及倒角的大?。ㄈ绻桥_(tái)階面），如果倒角過大，則會影響導軌的精度，而高度過高，則會干涉滑塊。

直線模組的直線導軌和絲桿的設計要求如上所述，如有更多的意見請?zhí)峁?a href="http://www.qianzuyin.com/" target="_blank" title="東莞KNK">東莞KNK，直線模組生產廠家
